LED回転灯 ニコフラッシュS

直径90mm、高さ151mmの汎用的な回転灯。16 面円形プリズムレンズで輝きある光を演出。

目次

LED回転灯 ニコフラッシュS

ニコフラッシュSは、直径90mmです。


回転の低速・高速、点滅の低速・高速を
30秒間隔で撮影しています。

動画の中に暗闇で回転灯の光が点滅するシーンがございます。
なるべく部屋を明るくして実際の光具合をご覧下さい。

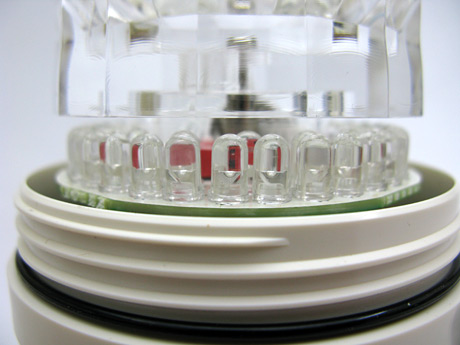

ニコフラッシュSのLED拡大写真

48球LEDを光学プリズム反射

48球LEDを光学プリズム反射

ニコフラッシュSは、直径90mmの内側に48球ものLEDを360度配置。使用されるLEDは5mmの砲弾型超高輝度タイプのLEDです。そのLEDのすぐ上にLEDの光を反射、拡散させるためのプリズムレンズを搭載しています。

プリズムレンズは円形16面にカットされ、直線的に照射されるLEDの光を乱反射させ、回転灯側面と上面に光を効率良く透過させ、高い視認性を確保します。

定番の4色(赤・黄・青・緑)をラインナップ。


ニコフラッシュS製品写真、上から見た所

安心のモーターレス設計

安心のモーターレス設計

LEDの特性を最大限活かす、モーターレス設計

ニコフラッシュSはメンテナンスの手間を大幅削減するモーターレス型の回転灯です。モーターレス型は従来品のような反射板を回転させるためのモーターを一切必要としません。回転灯の光は360度に配置されたLEDをマイコン制御で流動的にON・OFFさせることで回転する光を作り出します。

従来回転灯の最も多い交換・故障原因である電球の球切れ、モーターの劣化から完全に解放されより長い時間、安定的に、そして省エネルギーで使用することができます。


ニコフラッシュSの切替スイッチ拡大写真

回転灯にも点滅灯にもなります。

回転・点滅、点灯速度の切替も。

1台で回転、点滅、低速、高速の4種類の点灯方式

ニコフラッシュFはLEDの光り方を切り替えて1台の機器で回転灯としても、点滅灯としてもご使用いただけます。
更に、回転速度、点滅速度を2段階で設定可能。
1台で回転、点滅、低速、高速の4種類の点灯方式をお選びいただけます。

点灯方式と点灯速度一覧表

点灯方式低速時高速時
回転78回転/1分間144回転/1分間
点滅146点滅/1分間215点滅/1分間

切り替え方は簡単です。
ニコフラッシュF本体のカバー(グローブ)を開けて、本体内部にある切り替えスイッチを操作するだけで切り替え可能です。

点灯方式・速度切り替え手順

  • グローブを上から見て反時計方向に回し、取外します。
  • スイッチ図に従って、切り替え設定を行なってください。 スイッチ組み合わせ図 ※出荷時は、高速回転設定になっています。
  • グローブを上から見て時計方向に回し、取り付けてください。

回転と点滅、最適な速度も実際に設置して見ないとイメージしづらいケースが多いかと思います。
同じ用途や設置場所でもどちらの方が適しているのか、実際に設置した後からでも切り替えることができるので光り方違いによる失敗もなく安心です。

事前に点灯方式を決めてオーダーしなくても 点灯方式と速度を切り替えて使用できるのも、モーターと反射板で動かす回転灯やフラッシュ球のみを搭載した従来の警告灯には真似できないLEDを電子的に制御するモーターレス設計だから実現できる優れた特徴です。

ニコフラッシュの点灯方式切替スイッチの場所

ニコフラッシュの点灯方式切替スイッチの場所


回転・点滅、点灯速度別の4パターンの点灯方式の違いをYOUTUBE動画で比較いただけます。

動画の中に暗闇で回転灯の光が点滅するシーンがございます。なるべく部屋を明るくして実際の光具合をご覧下さい。

回転/低速

回転/高速

点滅/低速

点滅/高速

ワンポイント

一般的には回転灯の方が点滅灯に比べて視認性が高いと言われています。 流れる光が周辺の壁やフェンス、天井などに反射して光を流動的に表現するからです。ただ周囲に反射するものが一切ないような場合、点滅の光の方が遠方からだとよく目立つというケースもあります。

トピック:回転と点滅、どっちが目立つ?表示灯の点灯方式の違いについて


ニコフラッシュFシリーズとSDシリーズの並んだ写真

※ニコフラッシュのFタイプ(左)とSタイプ(右)

AC100Vの品番に「NP」が付いているものは電源コンセントプラグ付きです。
製品到着後コンセントに挿してすぐにご使用いただけます。(※それ以外の商品はコード切りっぱなしの状態で納品されます)

音も振動もなく省エネ、メンテナンスの手間を大幅カット<

音も振動もなく省エネ、メンテナンスの手間を大幅カット

回転時の音が発生しません。

モーターレス回転灯は、従来品のような反射板を回転させるためのモーターを積んでいませんのでモーターの駆動音が一切ありません。静かな場所や夜間での使用でも無音なので回転灯の音を気にする必要がありません。

回転時の振動も発生しません。

同様にモーター駆動時に発せられる振動も発生しませんので固定の際のビス留めを緩くしたり、本体内部の部品を故障させる心配もありません。

光源もLEDなので従来型の白熱球に比べ省エネです。

従来型でも使用される白熱電球は一つなのでそれほど大きな消費電力の削減にはなりませんが、モーターを動かすための消費電力もモーターレス型回転灯は必要としませんので電球とモーター、ダブルで省エネを実現します。
何よりも電球一つ交換するメンテナンス経費を節減できます。


設置方式オプションも多彩

設置方式オプションも多彩

標準の2点留めから、3点留め、マグネットにも変更可能

ニコフラッシュのFシリーズ比べ一回り小さいSシリーズは基本的に2点留めでも問題ございませんが、振動する場所などよりしっかり固定した箇所向けにオプションで3点留めもご用意しております。また、設置が楽なマグネット留めもオプションにて承ります。

※特にご指定のない場合に標準の2点留めの状態で出荷されます。

2点留タイプ

2点留タイプ写真

3点留タイプ

3点留タイプ写真

マグネットタイプ

マグネットタイプ写真


ニコフラッシュF 受注対応

受注対応でニコフラッシュSの仕様を変更できます。

品番の後ろに記号を付けていただくことで受注製作品をご注文いただけます。

  • マグネット固定:形式名/M
  • 2点留めを3点留めにする:形式名/3
  • 電源入力をAC24V 仕様にする:形式名-A24N
  • 電源入力をAC200V 仕様にする:形式名-A200N

ニコフラッシュS オプションパーツ

ニコフラッシュSでご利用いただけるオプションパーツのご紹介

  • 平面ブラケット(小) A82717

    平面ブラケット(小)
    A82717

  • 壁面ブラケット A81040

    壁面ブラケット(中)
    A82711

  • ブラケットカバー(中)A81040

    ブラケットカバー(中)
    A81040

  • ニコフラッシュF 壁面取付例

    壁面取付例
    ※写真はニコフラッシュFです。


ニコフラッシュS 図面

ニコフラッシュS 製品図面

ニコフラッシュS 製品図面


ニコフラッシュS 配線図

配線図

ニコフラッシュS 配線図

  • AC100V仕様は電源プラグ付になります。(黒・黒線)
  • 電源の入・切には、3A以上のスイッチまたはリレーをご使用ください。

ニコフラッシュS 製品スペック

ニコフラッシュSの製品スペック

型式名定格電圧点滅( 回/分)回転( 回/分)使用LED消費電力(W)質量(g)
VL09S-D12N□DC12V低速時(78)/高速時(144)低速時(146)/高速時(215)Φ5×481.1430 (2点留め)
VL09S-D24N□DC24V低速時(78)/高速時(144)低速時(146)/高速時(215)Φ5×483.0430 (2点留め)
VL09S-100NP□AC100V低速時(78)/高速時(144)低速時(146)/高速時(215)Φ5×484.0430 (2点留め)

ニコフラッシュS LED数:Φ5mm×48球

  • ※1 型式名□内には色記号を入れます。赤>R・黄>Y・青>B・緑>G、ただし、DC12V 用は赤・黄のみです。
  • ※2 AC 100V 仕様では電源プラグが付いています。
  • ※3 質量:3 点留めでは40g、マグネット仕様では80gプラスされます。
  • ※4 電源AC24V およびAC 200Vは受注対応品になりました。

オプションパーツ

品名区分型式名説明
壁面ブラケット中オプション部品A82711

壁面に取り付けるL金具

平面ブラケット小オプション部品A82717

本器を平面部分に固定する場合に使用します(Φ90、Φ118用共通)

ブラケットカバー中オプション部品A81040

壁面ブラケットの化粧カバー

マグネットシールΦ34オプション部品A90128

マグネットに貼り付けて使用(3 枚必要)

マグネット固定受注対応品形式名/M

マグネット仕様(Φ31.5×3)

3点留め固定受注対応品形式名/3

3点留め仕様

AC 24V 仕様受注対応品VL□□□-A24N

AC 24V 電源(DC 24V に対してのUP)アップ分価格

AC 200V 仕様受注対応品VL□□□-200N

AC 200V 電源(AC 100V に対してのUP)アップ分価格


ニコフラッシュS 価格表

価格表のご案内

ニコフラッシュS 価格表
