LED回転灯 ニコフラッシュF

卵型のユニークなデザインで従来の回転灯のイメージを一新。回転・点滅も切替可能なモーターレス回転灯。

目次

LED回転灯 ニコフラッシュF

ニコフラッシュFは、直径118mmです。


回転の低速・高速、点滅の低速・高速を
30秒間隔で撮影しています。

動画の中に暗闇で回転灯の光が点滅するシーンがございます。
なるべく部屋を明るくして実際の光具合をご覧下さい。


ニコフラッシュFとニコUFO並んだ写真

※写真はニコUFO(左側の黄色小型回転灯)と並べた写真です。ニコフラッシュFは高さ172mm(※ネジ含まず)

回転灯の概念を払拭した斬新なデザイン

回転灯の概念を払拭した斬新なデザイン

オーバル デザイン

丸みを帯びた玉子型のユニークなデザインが特徴のニコフラッシュFシリーズ。
固くなりがちな回転灯のイメージを一新、警告用途にもサイン・看板などのアイキャッチ用途にもシーンを選ばず使える斬新なデザインです。

定番の4色(赤・黄・青・緑)をラインナップ。


円形プリズムレンズ拡大写真

円形プリズム反射

円形プリズム反射

16面のプリズムレンズ

ニコフラッシュFの明るさの秘密は、16面からなる円形のプリズム反射レンズを搭載。
同じく円形に配置された直径5mmの超高輝度砲弾型LED64球を1面あたり4球のLEDが来るように配置。回転灯、点滅灯に必要な明るさを高い反射効率によって生み出しています。

幾重にも光が反射するプリズムレンズが効率的にLEDの光を乱反射させ、LEDの輝度を高め、視認性を向上させます。


ニコフラッシュ点灯時LED拡大写真

64球のLEDの光が作るモーターレス回転灯

64球のLEDの光が作るモーターレス回転灯

モーターレス回転灯

ニコフラッシュFには光を回転させるための従来型の反射板とそれを動かすためのモーターの一切が搭載されておりません。
従来型の回転灯が光の回転灯を反射板の回転で作り出すのに対し、ニコフラッシュFは64球ものLEDが順次光の点灯と消灯を一定の間隔で繰り返すことで光の回転を作り出しています。

流動式LEDではモーター寿命やモーター部、反射板部分の劣化問題から解放され、LEDなので球切れの心配もなくメンテナンスの手間を大幅に削減することができます。


ニコフラッシュFの切替スイッチ拡大写真

回転・点滅、点灯速度の切替も。

回転・点滅、点灯速度の切替も。

1台で回転、点滅、低速、高速の4種類の点灯方式

ニコフラッシュFはLEDの光り方を切り替えて1台の機器で回転灯としても、点滅灯としてもご使用いただけます。
更に、回転速度、点滅速度を2段階で設定可能。
1台で回転、点滅、低速、高速の4種類の点灯方式をお選びいただけます。

点灯方式と点灯速度一覧表

点灯方式低速時高速時
回転78回転/1分間144回転/1分間
点滅146点滅/1分間215点滅/1分間

切り替え方は簡単です。
ニコフラッシュF本体のカバー(グローブ)を開けて、本体内部にある切り替えスイッチを操作するだけで切り替え可能です。


点灯方式・速度切り替え手順

  • グローブを上から見て反時計方向に回し、取外します。
  • スイッチ図に従って、切り替え設定を行なってください。 スイッチ組み合わせ図 ※出荷時は、高速回転設定になっています。
  • グローブを上から見て時計方向に回し、取り付けてください。

回転と点滅、最適な速度も実際に設置して見ないとイメージしづらいケースが多いかと思います。
同じ用途や設置場所でもどちらの方が適しているのか、実際に設置した後からでも切り替えることができるので光り方違いによる失敗もなく安心です。

事前に点灯方式を決めてオーダーしなくても 点灯方式と速度を切り替えて使用できるのも、モーターと反射板で動かす回転灯やフラッシュ球のみを搭載した従来の警告灯には真似できないLEDを電子的に制御するモーターレス設計だから実現できる優れた特徴です。

ニコフラッシュの点灯方式切替スイッチの場所

ニコフラッシュの点灯方式切替スイッチの場所

回転・点滅、点灯速度別の4パターンの点灯方式の違いをYOUTUBE動画で比較いただけます。

動画の中に暗闇で回転灯の光が点滅するシーンがございます。なるべく部屋を明るくして実際の光具合をご覧下さい。

回転/低速

回転/高速

点滅/低速

点滅/高速

ワンポイント

一般的には回転灯の方が点滅灯に比べて視認性が高いと言われています。 流れる光が周辺の壁やフェンス、天井などに反射して光を流動的に表現するからです。ただ周囲に反射するものが一切ないような場合、点滅の光の方が遠方からだとよく目立つというケースもあります。

トピック:回転と点滅、どっちが目立つ?表示灯の点灯方式の違いについて


ニコフラッシュFシリーズとSDシリーズの並んだ写真

※ニコフラッシュのFタイプ(左)とSタイプ(右)

AC100Vの品番に「NP」が付いているものは電源コンセントプラグ付きです。
製品到着後コンセントに挿してすぐにご使用いただけます。(※それ以外の商品はコード切りっぱなしの状態で納品されます)

音も振動もなく省エネ、メンテナンスの手間を大幅カット<

音も振動もなく省エネ、メンテナンスの手間を大幅カット

回転時の音が発生しません。

モーターレス回転灯は、従来品のような反射板を回転させるためのモーターを積んでいませんのでモーターの駆動音が一切ありません。静かな場所や夜間での使用でも無音なので回転灯の音を気にする必要がありません。

回転時の振動も発生しません。

同様にモーター駆動時に発せられる振動も発生しませんので固定の際のビス留めを緩くしたり、本体内部の部品を故障させる心配もありません。

光源もLEDなので従来型の白熱球に比べ省エネです。

従来型でも使用される白熱電球は一つなのでそれほど大きな消費電力の削減にはなりませんが、モーターを動かすための消費電力もモーターレス型回転灯は必要としませんので電球とモーター、ダブルで省エネを実現します。
何よりも電球一つ交換するメンテナンス経費を節減できます。


設置方式オプションも多彩

設置方式オプションも多彩

標準の2点留めから、3点留め、マグネットにも変更可能

特にご指定のない場合にはニコフラッシュFは2点留め仕様として出荷されます。2点留めは円形の背面の直線上に2ヶ所で設置するので細いスペース、狭いスペースでも取り付けることが可能です。

オプションでより安定的に固定できる3点留め用のアダプターもご用意。その他設置面に穴が開けられない箇所用にマグネット固定もご用意しております。

本ページ下部に図面も掲載されておりますので、2点留め、3点留めの穴の位置もご確認いただけます。

2点留タイプ

2点留タイプ写真

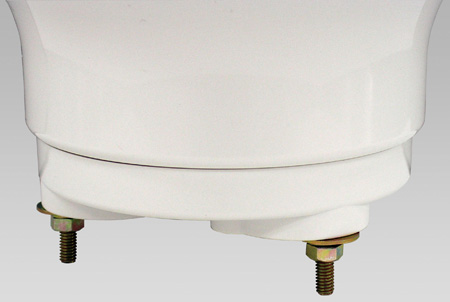

3点留タイプ

3点留タイプ写真

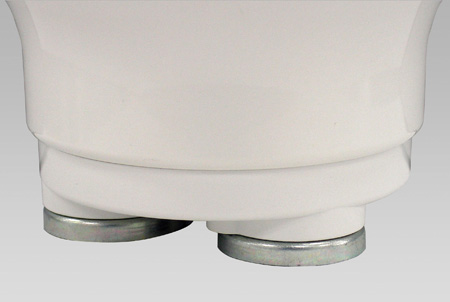

マグネットタイプ

マグネットタイプ写真


防水性を高めるマウントラバー

防水性を高めるマウントラバー(オプション品)

IP23をIP55まで高めます。

ニコフラッシュFは標準の状態で保護特性IP23を取得しています。一般的な屋内でご使用の際はIP23程度の保護特性で十分問題なくご使用いただけます。

屋外で使用される場合も正方向でお使いの場合はまず問題ございませんが、オプションのマウントラバーをお使いいただくと、保護特性IP55まで高めることができます。

また、保護特性のIP規格は防水の他に防塵からの保護性能でもありますので、工事現場や建設現場などで粉塵が舞うような場所に設置される場合もマウントラバーをご使用いただくと故障の心配がなくなります。

ニコフラッシュF 受注対応

受注対応でニコフラッシュFの仕様を変更できます。

品番の後ろに記号を付けていただくことで受注製作品をご注文いただけます。

  • マグネット固定:形式名/M
  • 2点留めを3点留めにする:形式名/3
  • 電源入力をAC24V 仕様にする:形式名-A24N
  • 電源入力をAC200V 仕様にする:形式名-A200N

ニコフラッシュF オプションパーツ

ニコフラッシュFでご利用いただけるオプションパーツのご紹介

  • マウントラバー11F A77951

    マウントラバー11F
    A77951(Fタイプφ118 のみ)

  • 平面ブラケット(小) A82717

    平面ブラケット(小)
    A82717

  • 壁面ブラケット A81040

    壁面ブラケット(中)
    A82711

  • ブラケットカバー(中)A81040

    ブラケットカバー(中)
    A81040

  • ニコフラッシュF 壁面取付例

    オプションパーツ
    壁面取付例


ニコフラッシュF 図面

ニコフラッシュF 製品図面

ニコフラッシュF 製品図面


ニコフラッシュF 配線図

配線図

ニコフラッシュF 配線図

  • AC100V仕様は電源プラグ付になります。(黒・黒線)
  • 電源の入・切には、3A以上のスイッチまたはリレーをご使用ください。

ニコフラッシュF 製品スペック

ニコフラッシュFの製品スペック

型式名定格電圧点滅(回/分)回転(回/分)使用LED消費電力(W)質量(g)
VL11F-D12N□DC12V低速時(78)/高速時(144)低速時(146)/高速時(215)Φ5×641.3490(2点留め)
VL11F-D24N□DC24V低速時(78)/高速時(144)低速時(146)/高速時(215)Φ5×643.0490(2点留め)
VL11F-100NP□AC100V低速時(78)/高速時(144)低速時(146)/高速時(215)Φ5×644.0490(2点留め)

ニコフラッシュF LED数:Φ5mm×64球

  • ※1 型式名□内には色記号を入れます。赤>R・黄>Y・青>B・緑>G、ただし、DC12V 用は赤・黄のみです。
  • ※2 AC 100V 仕様では電源プラグが付いています。
  • ※3 質量:3 点留めでは40g、マグネット仕様では80gプラスされます。
  • ※4 Φ118 タイプでは別途マウントラバーを使用することで保護特性、IP55 となります。ただし3 点留めではこのマウントラバーは使用できません。
  • ※5 電源AC24V およびAC 200Vは受注対応品になりました。

オプションパーツ

品名区分型式名説明
マウントラバー11Fオプション部品A77951

ニコフラッシュΦ118用で保護特性IP55 になります。

壁面ブラケット中オプション部品A82711

壁面に取り付けるL金具

平面ブラケット小オプション部品A82717

本器を平面部分に固定する場合に使用します(Φ90、Φ118用共通)

ブラケットカバー中オプション部品A81040

壁面ブラケットの化粧カバー

マグネットシールΦ34オプション部品A90128

マグネットに貼り付けて使用(3 枚必要)

マグネット固定受注対応品形式名/M

マグネット仕様(Φ31.5×3)

3点留め固定受注対応品形式名/3

3点留め仕様

AC 24V 仕様受注対応品VL□□□-A24N

AC 24V 電源(DC 24V に対してのUP)アップ分価格

AC 200V 仕様受注対応品VL□□□-200N

AC 200V 電源(AC 100V に対してのUP)アップ分価格


ニコフラッシュF 価格表

価格表のご案内

ニコフラッシュF 価格表
