小型LED回転灯 ニコミニ

直径45mmの小型LED回転灯。対応電圧、点灯方式に豊富なバリエーションがあり省スペースでの注意喚起や表示灯に最適。2色発光型は積層灯のような使い方ができます。

目次

LED回転灯 ニコミニ

ニコミニは、直径45mmです。


動画の中に回転灯の光が点灯するシーンがございます。
なるべく部屋を明るくして実際の光具合をご覧下さい。


ニコミニ 手のひらに収まるほどの大きさです
直径45mmの手の平サイズの寸法

ニコミニ モーターレス部分拡大写真

モーターレスだから実現できる45mmの回転灯

モーターレスだから実現できる45mmの回転灯

モーターレスとは

ニコミニはモーターを搭載せずにLEDの光を回転させるモーターレス型LED回転灯です。
モーターレス型は従来のモーター式の回転灯のように光源の光を回転して照射させるためのモーターを必要とせず、円形に並べられたLEDを順次、点滅させることで光の回転を作り出します。

小型回転灯

ニコミニは直径45mmととても小型なので従来のモーター式では同サイズの回転灯はほとんど存在しません。モーターを取り除き電子制御でLEDをコントロールすることで小型化と合わせて高耐久、省エネ化も実現しています。


ニコミニ LED部分拡大写真

LED8球でしっかりとした明るさ

LED8球でしっかりとした明るさ

使用LED8球で高い視認性を確保

ニコミニに搭載されているLEDは大型LED回転灯に搭載されているのと同じ超高輝度砲弾型LEDを採用。
小型ながらも8球のLEDでしっかりとした明るさを確保。コンパクトでも視認性の高いLED回転灯です。

消費電力も単色・AC100V仕様でたったの1.5Wと非常に省エネです。


単色発光型

単色発光型のご紹介

単色発光型のご紹介

ニコミニ 単色発光型

通常の回転灯のように決まった1色を表示するタイプです。
小型機器などの表示器に幅広く使用できます。

特徴

  • 定番カラーバリエーションをご用意 赤色黄色青色緑色
  • 使用電圧は12V~200V と豊富な機種が揃っています。 AC100V仕様の品番「NP」タイプはコンセントプラグ付きです。家庭用のコンセントに挿せば回転します。
  • 選べる、点灯方式 点灯のみ/回転のみ/回転・ブザー付きの3 機種。

単色・AC100V仕様のニコミニについて

制御入力付きタイプ(VL04M-100AP□)と、制御入力&ブザー付きタイプ(VL04M-100BP□)はコンセントに挿しただけでは点灯しません。

外部機器からの「制御入力」を受けるように配線して初めて点灯する形になります。


ニコミニ 2色発光タイプ

1台で点灯(緑)と回転(赤)の異なる色を発光します。

緑点灯時
緑色(点灯)
赤色回転時
赤色(回転)

2色発光型

2色発光型のご紹介

ニコミニ 2色発光型

グローブ(カバー部)は透明で点灯(緑)と回転(赤)で異なる色を発光します。正常を示すグリーンライトと異常や緊急を知らせる赤色回転灯の1台二役としてお使いいただけます。

特徴

  • カラーバリエーション グローブはクリアで点灯(緑)、回転(赤) になります。
  • このタイプのブザー付きもございます。
  • 受注対応 ●制御入力線を付ける:型式名N→A
    ●3色発光(赤/回転、黄/点滅、青/点灯)にする

2色点灯・AC100V仕様のニコミニについて

2色点灯タイプの「VL04M-100CPC」と「VL04M-100DPC」はコンセントプラグが付いておりますが、コンセントに挿しただけでは点灯しません。

外部機器からの「制御入力」を受けるように配線して初めて点灯する形になります。


ニコミニ使用例写真

どんなところで使われているの?

ニコミにの使用例・使用場所の一例のご紹介

ニコミニの使用場所の一例

ニコミニは主に以下のような場面で使用されています。

  • 工場の装置の上に設置され、装置の異常や停止のお知らせ
  • ドア上部に取り付けて室内の使用の有無の周知

屋内用です。

ニコミニは屋内専用の回転灯です。屋外では使用できません。ご注意ください。


ニコミニ オプションパーツ

ニコミニ オプションパーツのご紹介

  • マグネット付台座 BK04PSA

    マグネット付台座
    BK04PSA

  • 壁面ブラケットミニ A82708

    壁面ブラケットミニ
    A82708

  • ブラケットカバーミニ A80883

    ブラケットカバーミニ
    A80883

  • ニコミニ 壁面取付例

    ニコミニ
    壁面取付例

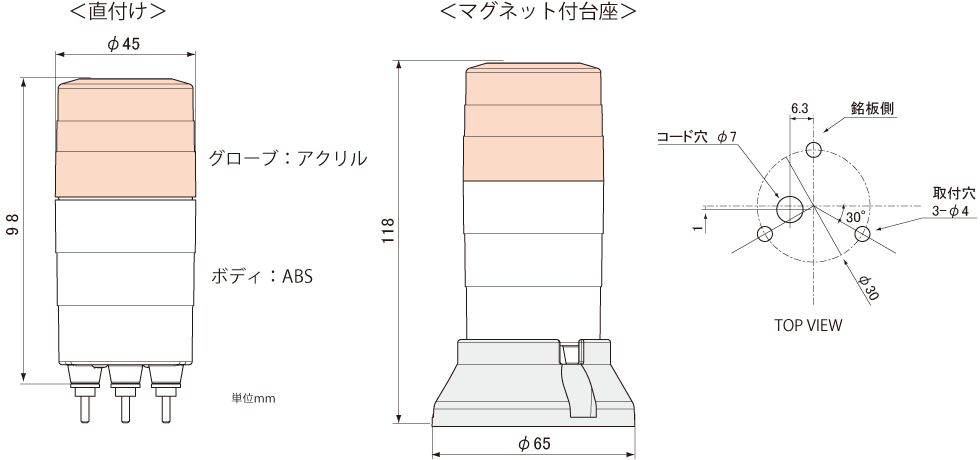

ニコミニ 図面

ニコミニ 製品図面

ニコミニ 製品図面


ニコミニ 配線図

配線図

ニコミニ 配線図

  • DC電源の場合は(-)黒と(入力COM)灰は共通にする事ができます。
    (AC電源では絶対に共通にしないでください。)
  • AC100V仕様は電源プラグ付になります。(黒・黒線)
  • 制御入力はDC電源の場合のみトランジスタ駆動できます。
  • 電源の入・切には、3A以上のスイッチまたはリレーをご使用ください。
  • 2色発光タイプは点灯(緑発光)回転(赤発光)になります。
  • 点灯(緑)と回転(橙)ブザー(紫)を共通にして使用しないでください。
    (誤動作の原因になります。)

ニコミニ 製品スペック

ニコミニ 製品スペック

型式名制御入力点灯回転( 回/分)ブザー消費電力(W)質量(g)
VL04M-D12N□--●(330)-1.0110
VL04M-024T□---1.0110
VL04M-024N□--●(330)-1.0110
VL04M-024B□-●(330)1.0110
VL04M-100NP□--●(330)-1.5120
VL04M-100AP□-●(330)-2.5140
VL04M-100BP□-●(330)2.5140
VL04M-200N□--●(330)-2.5120
VL04M-D12CC●(緑)●赤(330)-1.0110
VL04M-024CC●(緑)●赤(330)-1.0110
VL04M-024DC●(緑)●赤(330)1.0110
VL04M-100CPC●(緑)●赤(330)-2.5140
VL04M-100DPC●(緑)●赤(330)2.5140
  • ※1 型式名□内には色記号を入れます。赤>R・黄>Y・青>B・緑>G
  • ※2 2 色発光はグローブはクリアになります。
  • ※3 AC100V仕様では電源プラグが付いています。
  • ※4 VL04M-024K□はVL04M-024T□に品番が変わり、制御入力はなくなりました。
  • ※5 制御入力付VL04M-D12A,024A は受注対応になりました。
  • ※6 2 色発光で点灯緑を黄色にすることもできます。
  • ※7 ブザーの音圧レベル:最大70dB(at 1m)

ニコミニ用オプションパーツ

品名区分型式名説明
壁面ブラケットミニオプション部品A82708

本器を壁面に固定する場合に使用します

ブラケットカバーミニオプション部品A80883

壁面ブラケットの化粧カバー

マグネット付台座BK04PSAオプション部品

本器に取り付けてマグネット固定や据付で使用する台座

マグネットシールΦ46オプション部品A90127

マグネットに貼り付けて使用Φ46

制御入力付受注対応品型式名N→A

制御入力線付にする(12/24Vの場合)「アップ分価格」

3色発光受注対応品VL04M-100CC3

3色発光にする(AC100V)
