大型LED回転灯 ニコモア
ニコシリーズ史上最大級のLED回転灯。直径170mmの圧倒的な存在感と視認性。LED160球使用の大型回転灯
目次
ニコモアは、直径170mmです。
動画の中に暗闇で回転灯の光が点滅するシーンがございます。
なるべく部屋を明るくして実際の光具合をご覧下さい。
日惠製作所製LED回転灯の中で一番大きな回転灯
170mmのインパクト
ニコモアは、日惠製作所製LED回転灯の中で一番大きな回転灯になります。

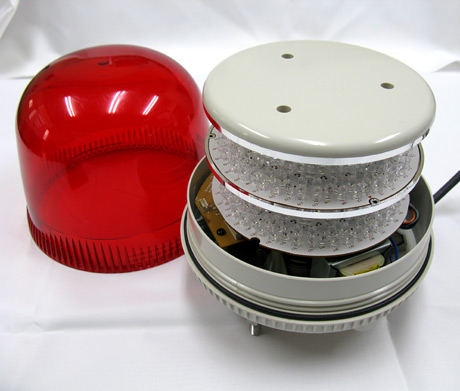

独自の２段構造鏡面反射板に超高輝度LEDを
反射・拡散させることで上下方向からの視認性も増しています。
メンテナンスが大変な場所に最適
壁面やポール看板の上部、設置場所多数など後からメンテナンスが、
必要になった時に大変な場所こそモーターレスLED回転灯が選ばれています。
従来型の回転灯の場合、電球の球切れ、モーター部の寿命は避けられません。
電球一個交換するのでも高所の作業は大変です。
ニコモアならモーターレスLED型なので球切れもモーター故障もありません。
メンテナンスが必要な箇所を極限まで無くした次世代型の省エネ回転灯です。
160球のLEDが生み出す正確で滑らかな回転
明るく、滑らかに。
ニコモアは、その大型なボディに引けを取らないインパクトのある明るい光を発するために、本体内部に160球（赤・黄）もの砲弾型超高輝度LEDを搭載。幾重にも並べられた一つ一つのLEDをマイコン制御することで、明るく、そして滑らかな光の回転を生み出します。この圧倒的なLED数量が、高速回転時、毎分220回転、低速時は毎分100回転、正確に一定の回転する光の帯を作り出します。

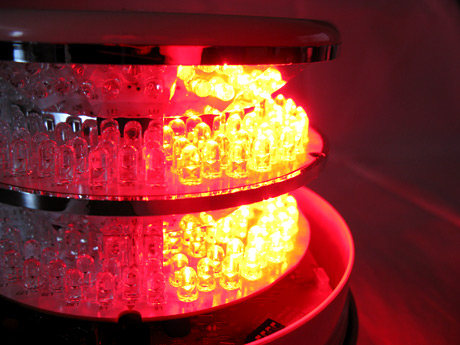

鏡面反射で光を効率よく拡散
二段の反射構造
160球（赤・黄）のLEDを二層円形に配置、直進性のあるLEDの強い光を各層に取り付けられた鏡面（ミラー）に反射させることで光の向きを変え、回転灯側面方向に強力な光を照射します。回転を作り出すためのモーターを搭載していないモーターレス型回転灯だからこそ設計できた光を効率的に反射・拡散する仕組みです。
1台で回転・点滅に対応
ニコモアは、標準で回転と点滅を外部入力で制御することができます。大型タイプの回転灯の中で1台の製品で回転、点滅を切り替えられる機種はほとんどありません。これも回転部をモーターに頼ることなくマイコン制御にてLED一球一球の点灯点滅をコントロールできるからこそ1台で光のローテーションとフラッシュの異なる2種類の点灯方法をご利用場所や用途に合わせてご使用いただけます。
また内部ディップスイッチにて、高速回転と低速回転の切り替えや全点滅と上下交互点滅の切り替えができるので、お好みの点灯方法を選ぶことができます。
注意灯、警告灯としても使用する場合でも回転と点滅、どちらが効果的かは使用されるロケーションによって異なります。 外部入力の制御を変えたり、ニコモア内部スイッチで回転速度や点滅方法を変更することで実際に設置した後からでも高い視認性を求めて、点灯方式を変えることができます。これもモーターレスの強みのひとつです。
メンテナンスの手間を大幅カット
モーターレス回転灯
従来のモーターで反射板を回転させる反射板式回転灯とは違い、円形に配置した超高輝度LEDを電子制御で連続的に点灯点滅させて回転を作り出す流動方式です。そのため、モーター不良が発生せずモーター交換も不要で、球切れの心配もなく、長寿命です。
カバーは耐衝撃に強いポリカーボネートを使用
ニコモアのグローブカバーにはポリカーボネートを使用。ポリカーボネートは強度に優れ、衝撃に強い特性があります。
取付けビスはステンレスを使用
長期間、屋外に設置されると心配なのが取り付け部のサビ。ニコモアは屋外使用を想定したステンレス製の取り付けビスを使用しています
メロディーやアラームの再生が可能
ニコモアは回転・点滅の光と合わせて２種のメロディと２種の警告音を出力することが可能です。（品番／Bタイプ）ニコモア本体にスピーカーを内臓、最大70db（at1m）の音量で光の回転・点滅と合わせて音でも警告します。
内蔵メロディは「It’s a small world」と「キラキラ星」から選択ができます。
コンセントプラグ付きもご用意
AC100Vタイプのニコモアは標準で電源ケーブルが一般的な家庭用コンセントに挿して使えるコンセントプラグ仕様になります。センサーなどと組み合わせて夜間自動点灯させたり、立ち入り禁止の防犯用途に使ったりと本格的な電気工事ができなくてもAC100Vのニコモアならセンサーとの組み合わせも簡単です。
LED回転灯ニコシリーズを始めてご利用のお客様へ
品番の最後にPが付くタイプ以外は、電源コードは切りっぱなしの状態で納品されます。DC駆動の場合も電源などは付属されておりません。 ご使用いただくためには、電源部の加工が必要になります。
※電源配線工事には電気工事士の免許が必要です。
ニコモア 受注対応
- 人感センサー付き：型式名/Ｊ2
- マグネット固定：型式名/M
- 取付足ピッチ変更：型式名/A
- 電源入力をDC12Ｖ・DC48V・AC400V にする
- 無線動作：型式名/RC
送信機オプションのご紹介
送信機
- VL01（無線機内蔵回転灯を単独制御）
- VL02（無線機内蔵回転灯を5台まで個別制御）
操作可能距離約100m（見通しのよい場合）
離れたところから無線リモコンにより本機をON-OFF することができます。複数台（5台まで）を個別にON-OFFや、一斉ON-OFFができます。
用途のご紹介
- 道路・鉄道などでの保安作業時に・・・
- 高所作業者への監督者からの注意喚起に・・・
- 商店などでの犯罪発生時の外部警報に・・・

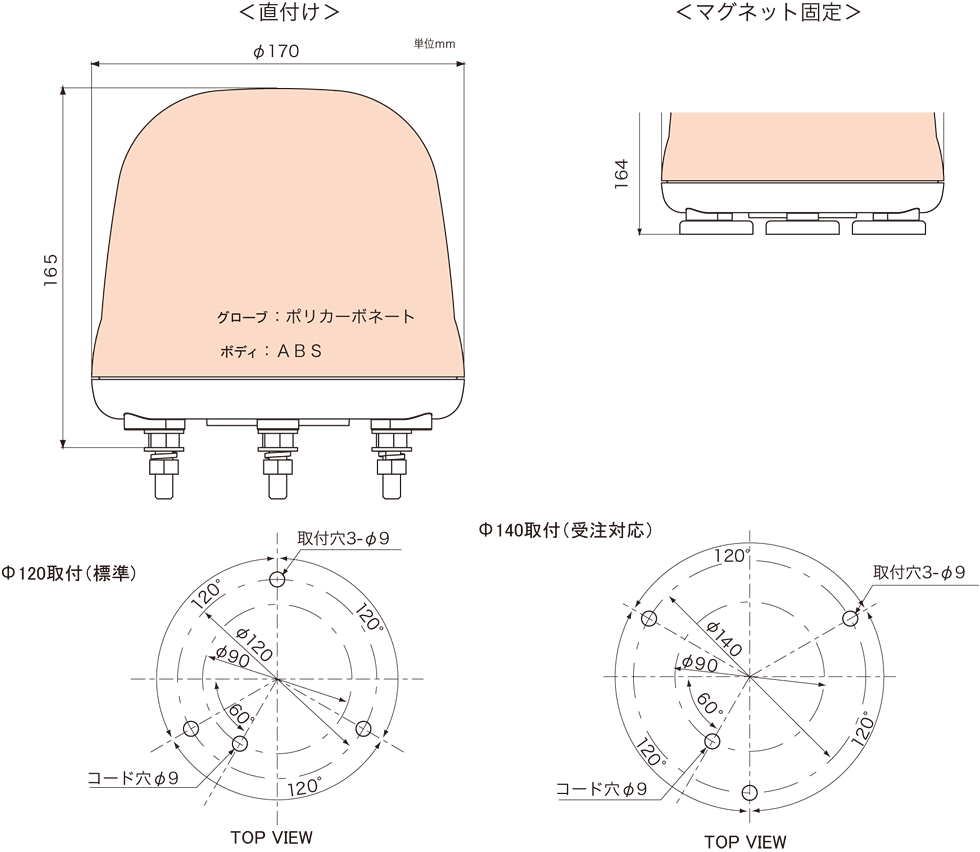

ニコモア 製品図面

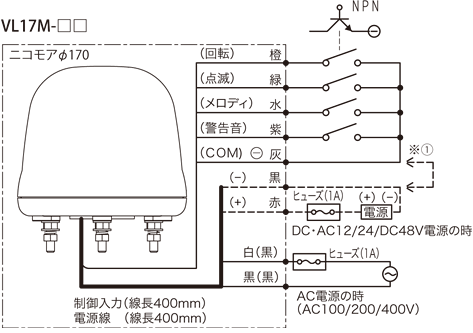

配線図
ニコモア 配線方法
- DC電源の場合は(-)黒と(入力COM)灰は共通にする事ができます。(AC電源では絶対に共通にしないでください)
- AC100V仕様は電源プラグ付になります。(黒・黒線)
- 制御入力はDC電源の場合のみトランジスタ駆動できます。
- 制御入力付の機種を電源の入・切のみで使用する場合は、動作させる制御入力線を短絡してください。
- 電源の入・切には、12A以上(24V電源),6A以上(その他の電源)のスイッチまたはリレーをご使用ください。
ニコモアの製品スペック
| 型式名 | 定格電圧 | 制御入力 | 点滅(回／分) | 回転(回／分) | 電子音 | 消費電力（W） | 質量(g) |
|---|---|---|---|---|---|---|---|
| VL17M-024A□ | AC/DC 24V | ● | ●（50） | ●（330） | - | 12.0 | 790 |
| VL17M-024B□ | AC/DC 24V | ● | ●（50） | - | ● | 15.0 | 830 |
| VL17M-100AP□ | AC 100V | ● | ●（50） | ●（330） | - | 9.0 | 980 |
| VL17M-100BP□ | AC 100V | ● | ●（50） | ●（330） | ● | 11.0 | 1,020 |
| VL17M-200A□ | AC 200V | ● | ●（50） | ●（330） | - | 9.0 | 980 |
| VL17M-200B□ | AC 200V | ● | ●（50） | ●（330） | ● | 11.0 | 1,020 |
ニコモア LED数：赤・黄Φ5mm×160球／青・緑Φ5mm×128球
- ※1 型式名□内には色記号を入れます。赤>R・黄>Y・青>B・緑>G
- ※2 ポールや電柱に固定の場合は壁面ブラケットと合わせて市販のタカチ製ポール固定金具SSK170・SUS バンドPBK-10S が使用できます。
- ※3 AC100V 仕様では電源プラグが付いています。
- ※4 電子音の音圧レベル:最大70dB(at1m)
オプション部品と受注対応品
| 品名 | 区分 | 型式名 | 説明 |
|---|---|---|---|
| マグネットシールΦ46 | オプション部品 | A90127 | マグネットに貼り付けて使用(3 枚必要) |
| 壁面ブラケット大 | オプション部品 | A82712 | 壁面に固定するL型ブラケット |
| ブラケットカバー大 | オプション部品 | A80947 | 壁面ブラケットの化粧カバー |
| 人感センサー動作 | 受注対応品 | 型式名/J2 | 人感センサー付(AC 100 用) |
| マグネット固定 | 受注対応品 | 型式名/M | マグネット仕様(Φ44×3) |
| 取付足ピッチ変更 | 受注対応品 | 型式名/A | 取付の足ピッチ変更Φ140 |
| DC 12V 電源仕様 | 受注対応品 | VL17M-012A□ | 電源入力をDC 12V 入力する |
| DC 48V 電源仕様 | 受注対応品 | VL17M-D48A□ | 電源入力をDC 48V 入力する |
| AC 400V 電源仕様 | 受注対応品 | 型式名内「400」 | AC 400V 電源にする |
| 無線動作 | 受注対応品 | 型式名/RC | 無線仕様(本体内に送受信機内蔵) |
| 無線動作01 | 受注対応品 | VL01 | リモコン(無線機内蔵回転灯を単独制御) |
| 無線動作02 | 受注対応品 | VL02 | リモコン(無線機内蔵回転灯を5台まで個別制御) |
