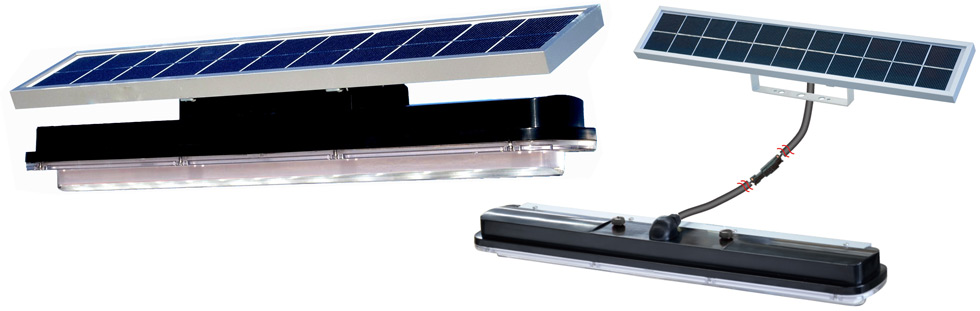

ソーラーLED照明 ニコソーラー アトリウム450

ソーラーパネル・充電池・LEDが一体化されたソーラーLED照明。AC電源不要で様々な場所の明り取りに。

目次

ソーラー一体型LED照明灯 ニコソーラー アトリウム450


アトリウム450のスペックアイコン

NETIS(国土交通省)登録製品
NETIS…「新技術情報提供システム」。公共工事等で活用する新技術をまとめたデータベースで、国土交通省が新技術に関わる情報を一般に提供し、新技術の活用を推進する目的で運用するシステムで、それに登録された製品です(登録番号:KK-140015-A)

ソーラーと充電池とLEDの一体化

AC電源が取れない場所での照明に。

ソーラー式照明で電気代0円!LEDを使用したエコ照明。

夜になると真っ暗になりがちな駐輪場やバス停、仮設事務所や仮設トイレ、看板や標識などはいずれも電源確保が難しい場所ばかりです。そんな場所での明り取りや照明には、ニコソーラーアトリウム450が役立ちます。

ニコソーラーアトリウムはソーラー・バッテリー・LEDがひとつになった照明器具です。新たにAC電源を引くことなく既存の建物や看板などに後付で照明を付けることができます。

LEDの光り方や明るさ、ソーラーパネルの取り付け方など用途や使用場所によって選べる8種類をラインナップしております。


製品ラインナップ

用途に合わせて選べる「4通りの照明」と「2通りのソーラーパネル形状(一体型/分離型)」

スポット型

夜間 12時間点灯

照射角 45度

スポット型LED 照度図

津波避難などの標識や
バス停の時刻表の照明に。

ソーラー一体型
WA45S-004AS
ソーラー分離型
WA45S-004BS

ワイド型

夜間 12時間点灯

照射角 65度

ワイド型LED 照度図

現場事務所の入口
や資材置き場の明り取りに。

ソーラー一体型
WA45S-004AW
ソーラー分離型
WA45S-004BW

高輝度タイプ

夜間 7時間点灯

照射角 120度

高輝度LED 照度図

掲示板やスタンド看板
駐輪場など

ソーラー一体型
WA45K-004A
ソーラー分離型
WA45K-004B

高輝度・人感センサー付

昼夜/夜間 人感時点灯

照射角 120度

高輝度LED人感センサー付 照度図

仮設トイレや
倉庫内の照明に。

ソーラー一体型
WA45K-004A/J3
ソーラー分離型
WA45K-004B/J3

※表示LXは発光面真直下1mより0.5m離れた地点での照度です。


LED点灯方法と点灯時間

ニコソーラーアトリウム450のLED点灯方法と点灯時間のご案内

タイプ点灯開始点灯時間
スポット
・ワイド
自動点灯日没感知から点灯一晩中(光(日光)感知まで)
高輝度タイプ自動点灯日没感知から点灯点灯から7時間(タイマー制御)
高輝度タイプ
人感センサー付
センサー反応時夜間通常時、微点灯約20秒
不日照3日間でも点灯
満充電後、不日照3日間続いても点灯する仕様になっています。(季節・場所など環境により上記点灯時間が得られない場合がございます。)

人が近づくと点灯する人感センサータイプ。防犯用途にも。

ニコソーラーアトリウム450の高輝度人感センサータイプは、人が近づいた時だけセンサーが感知してLED照明を点灯させることができます。日没後の夜間帯は人感センサーが検知していない時には微点灯しています。ひとたび人が近づき人感センサーが作動すると約20秒間高輝度タイプのLED照明が100%出力で点灯します。防犯用途として真っ暗になりがちな建設現場内の仮設事務所や資材置き場の照明として最適です。

また、倉庫や物置の中の照明にも最適です。普段、人の立ち入りの少ない倉庫や物置でも人感センサータイプのニコソーラーアトリウム450なら必要な時だけ明かりが点灯するのでとっても便利。ソーラーパネル分離型をしようすれば照明器具は室内、ソーラーパネルは倉庫や物置の上に設置という使い方が可能です。

LED照明が一晩中点灯するスポット・ワイドタイプ

ニコソーラーアトリウム450はソーラーパネルが光(日光)を感知しなくなると日没と判断し、自動的に点灯します。

夏場と冬では日没の時間帯が異なりますので点灯開始のタイミングは異なってきますが、暗くなり始めると自動的に点灯いたします。

スポットタイプとワイドタイプは日没から点灯開始し、再び光(日光)を感知する日の出まで一晩中点灯します。(およそ12時間程度)

高輝度タイプに比べると明るさは劣りますが、その分一晩中明かりを点けることができるので電源が引きづらい標識の明り取りや建設現場の仮設事務所の入り口や資材置き場の防犯などにご利用いただけます。


より明るい光で対象物を照らし出す高輝度タイプ

ニコソーラーアトリウム450高輝度タイプは消費電力1WのパワーLEDを4球使用した明るさがアップしたタイプです。

明るさが増した分、点灯時間は日没後7時間に制限されてしまいますが、日没から7時間と言うとおよそ23時過ぎから午前1時くらいの間ですので例えばバス停や会社や工場の敷地内の照明、飲食店の看板など日没後も利用者の多い時間帯をカバーすることができます。

LED照明の照射角度もワイドタイプよりも広い120度なので1台でカバーできる範囲が広いのも特徴です。

駐輪場や掲示板など照らす範囲が広い対象物にもご利用いただける高輝度タイプです。


選べるソーラーパネルの設置方法

照明器具とセットになった「一体型」とソーラーと照明器具を離して置ける「分離型」

一体型の特徴と用途

照明器具とソーラーパネルが一体になっているので配線が不要。

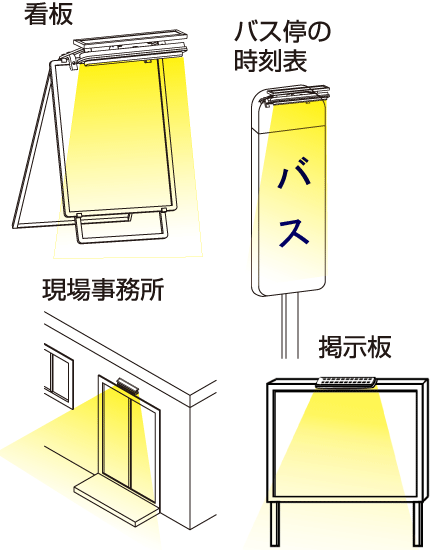

ソーラーパネル「一体型」の使用用途例

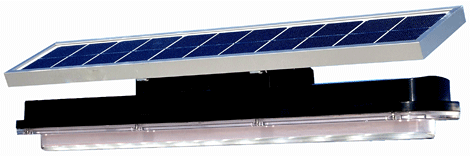

ニコソーラー・アトリウム450 一体型の商品写真

LED照明器具(バッテリー内蔵)の上にソーラーパネルが乗っている一体型のタイプです。

照明器具を取り付けたい場所でそのまま太陽光をソーラーパネルで充電できる場合、照明器具とソーラーパネルを別々に取り付ける必要がない一体型タイプが便利です。

看板や掲示板、建設現場の事務所入口(南向きの場合)など、電源の引き回しや確保が困難な場所や短期間用途に最適です。オプションの取付金具も取り揃えております。

原則、ソーラーパネルは南に向けて設置する必要があります。


分離型の特徴と用途

ソーラーパネルと照明器具を離して置けるので太陽光が当たる所にパネルのみ設置できます。

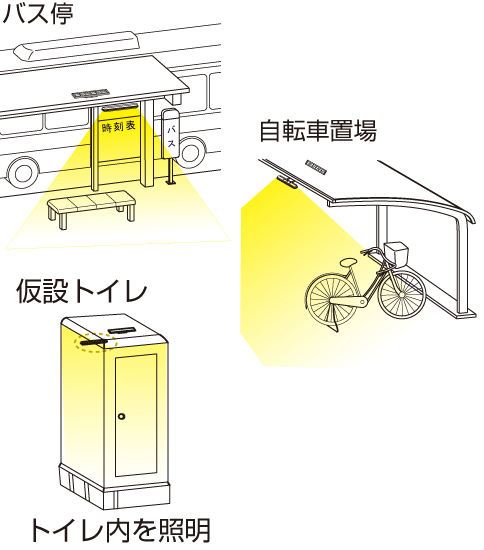

ソーラーパネル「分離型」の使用用途例

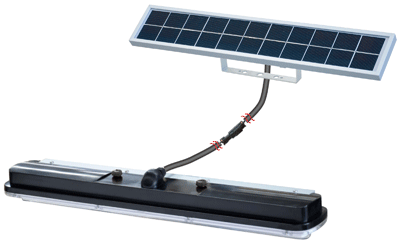

ニコソーラー・アトリウム450 分離型の商品写真

照明器具を取り付けたい場所ではソーラーパネルに太陽光が当たらない場合には分離型がオススメです。

分離タイプは照明器具とソーラーパネルを別々に取り付けることができる上、最大5メートルまでのオプションパーツの延長コードで延長させることができます。

仮設トイレや倉庫や物置など電源がない仮設施設内の照明や屋根がある駐輪場やバス停の明り取りなど照明器具とソーラーパネルを分離して設置できるのでアイデア次第で今まで明かりがなかった場所にも照明器具を設置することができます。

原則、ソーラーパネルは南に向けて設置する必要があります。


アトリウムをバス停に使用した例

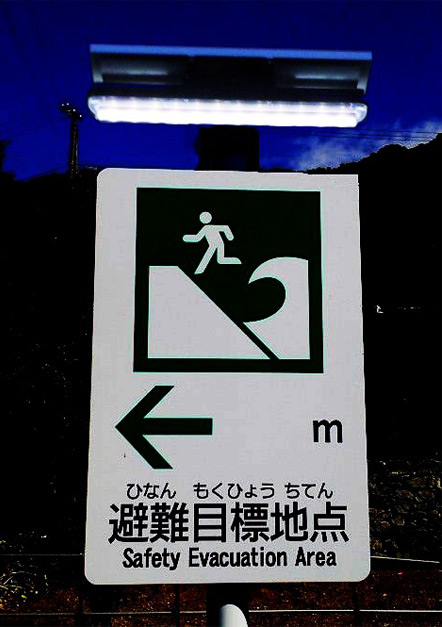

アトリウムを標識に使用した例


寸法図

ニコソーラー・アトリウム450「一体型」の寸法図

パネルと照明器具が一体化したニコソーラー・アトリウム450「一体型」の寸法図です。

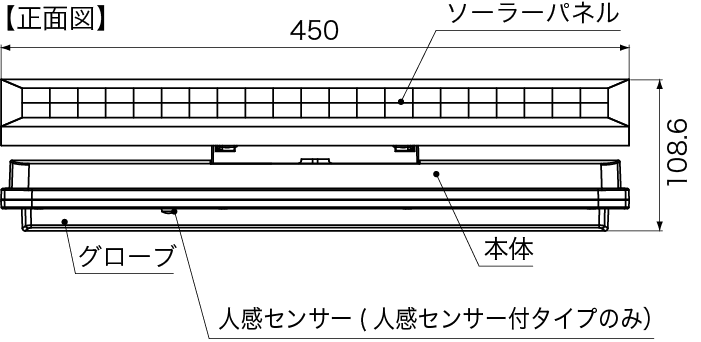

ニコソーラー・アトリウム450「一体型」 製品図面 正面図

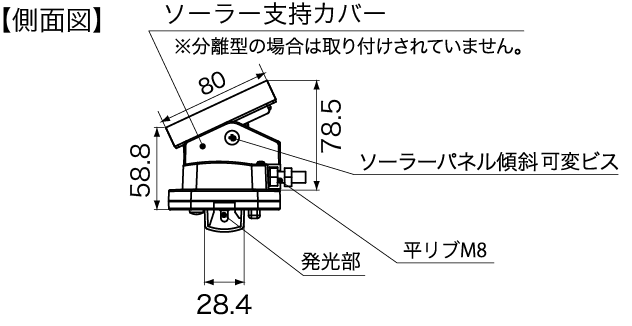

ニコソーラー・アトリウム450「一体型」 製品図面 側面図

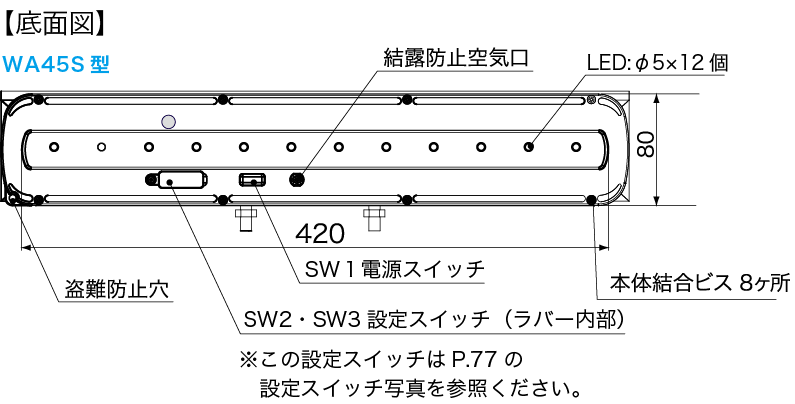

スポット・ワイドタイプLED

ニコソーラー・アトリウム450「一体型」 製品図面 底面(ワイド・スポットタイプ)

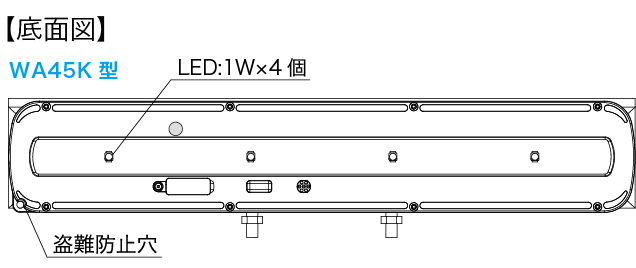

高輝度タイプLED

ニコソーラー・アトリウム450「一体型」 製品図面 底面(高輝度タイプ)


ニコソーラー・アトリウム450「分離型」の寸法図

ソーラーパネルと照明器具を分けて設置できる「分離型」のソーラパネル部分の寸法図です。

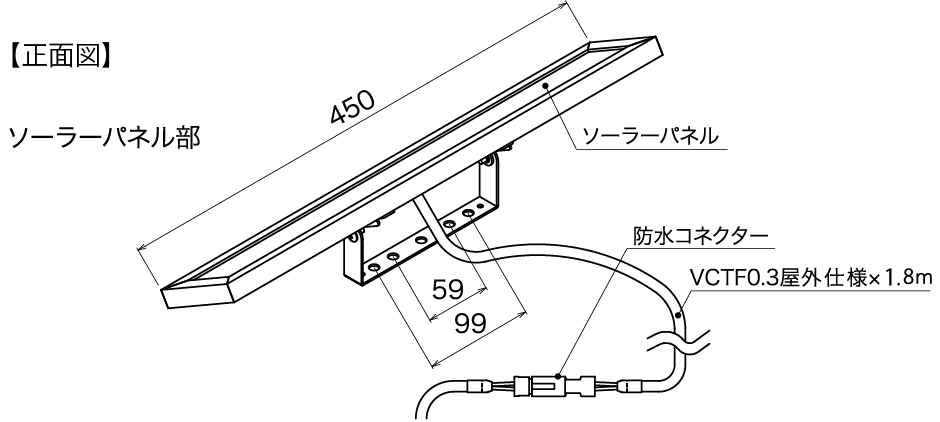

ニコソーラー・アトリウム450「分離型」 製品図面 正面図


取付用金具と取付例

ニコソーラー・アトリウム450を様々な場所に設置するための方法と取付用金具のご紹介です。

手すり、フェンス、平面、壁面、電柱、ポールなど、それぞれに対応した支持・固定金具を取り揃えています。分離型のソーラーパネル設置用にはM8ボルト・ナット・スプリングワッシャー各4セットが付属しています。

手すりに取り付ける場合

ニコソーラー・アトリウム450を手すりに取り付ける場合にオススメの取り付け金具「C型バイス A82773」と取り付け方法のご案内です。

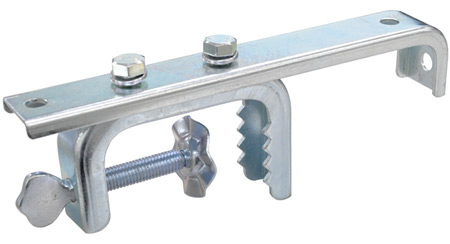

C型バイス写真

オプション(別売)パーツ C型バイス A82773の写真

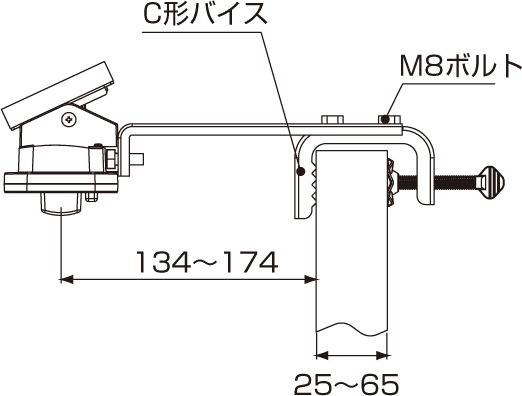

C型バイス取り付け例

手すり(直径25~65mm対応)にアトリウム450本体を取り付ける場合はC型バイスを2本使用してください。

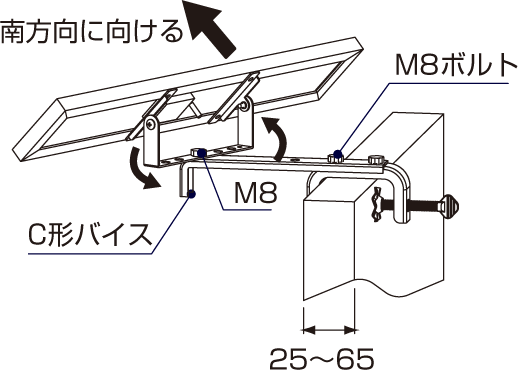

分離型を手すりに取り付ける場合

手すり(直径25~65mm対応)に分離型のソーラーパネル部を取り付ける場合はC型バイスを1本使用してください。


ポールに取り付ける場合

ニコソーラー・アトリウム450を円柱のポールに取り付ける場合にオススメの取り付け金具「ポール固定金具 A82714」と取り付け方法のご案内です。※市販のポール固定用ベルトが必要になります。

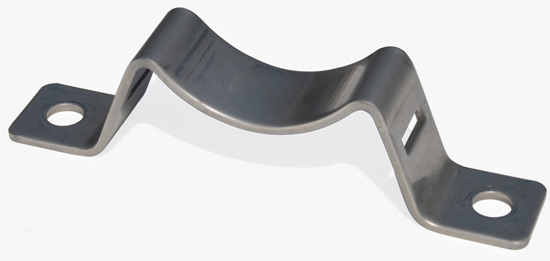

ポール固定金具 A82714

ポール固定金具

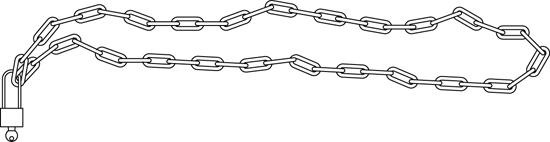

簡易盗難防止クサリ A82776

簡易盗難防止クサリ


防水延長コード 1M (BC7WA45E1)
防水延長コード 3M (BC7WA45E3)

防水延長コード

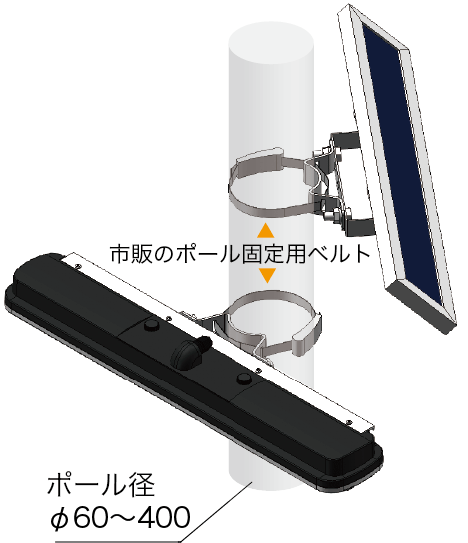

アトリウムをポール取り付ける場合の例


平面・壁面に取り付ける場合

ニコソーラー・アトリウム450を平面・壁面に取り付ける場合にオススメの取り付け金具「支持金具10S A82774」と取り付け方法のご案内です。

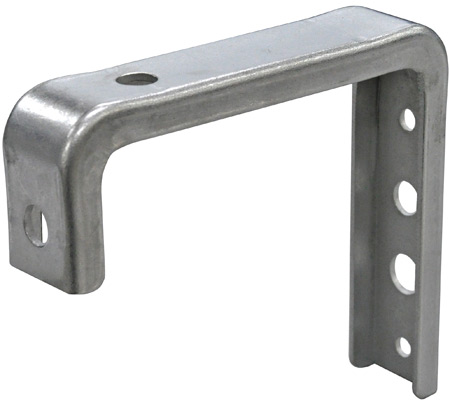

支持金具10S A82774写真

オプション(別売)パーツ 支持金具10Sの写真

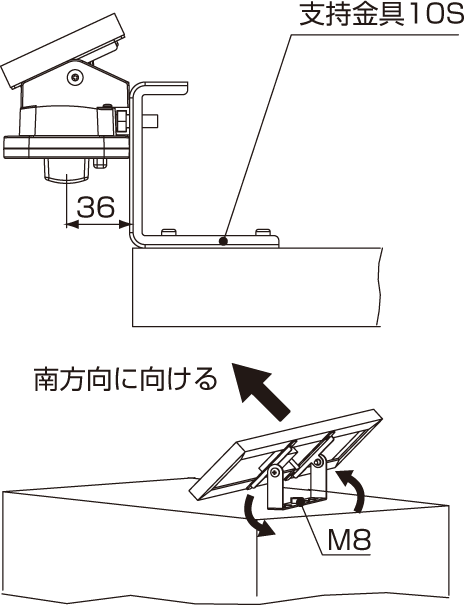

平面に取り付ける場合の例

平面にアトリウム450本体を取り付ける場合は支持金具10Sを2本使用してください。

※平面に分離型のソーラーパネル部のみを取り付ける場合には支持金具10Sは不要です。

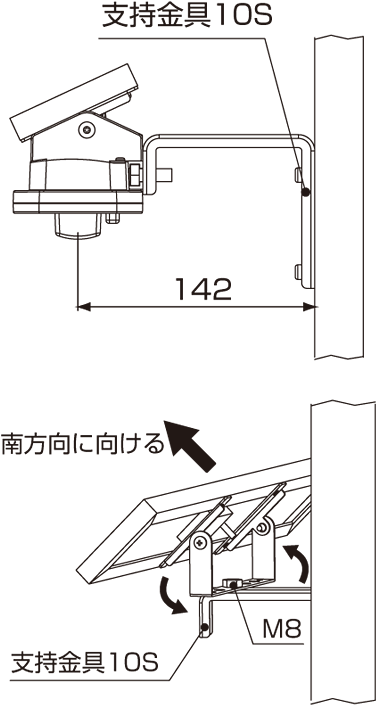

壁面に取り付ける場合の例

壁面にアトリウム450本体を取り付ける場合は支持金具10Sを2本、分離型のソーラーパネル部を取り付ける場合は1本使用してください。


ソーラーパネル取付時の注意点

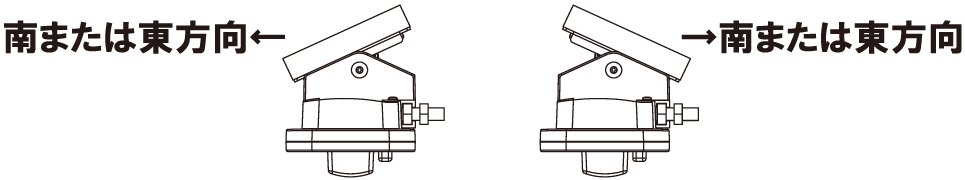

●一体型タイプの場合のソーラーパネルの方向と傾斜(角度)について

一体型タイプの場合は、ソーラーパネルは最大30°まで傾斜(角度)を変えられます。設置後、ソーラーパネルの向 きを南または東に向けてください。ソーラーパネルの方向(方位)は、真南が理想ですが、 設置場所の関係上難しい場合は南~東方向に向けてください。 ソーラーパネルの傾斜(角度)調整は、ソーラー支持カバー両側の傾斜固定ビスを緩めて調整し、固定してください。

一体型タイプの場合のソーラーパネルの方向と傾斜(角度)

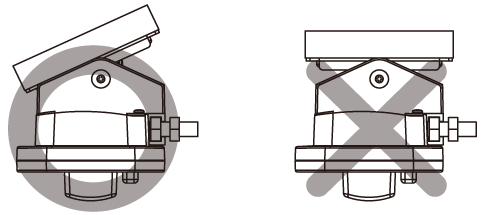

注意点

ソーラーパネルの傾斜(角度)は、最大の30°に固定していただくこ とをおすすめします。 パネルを水平にして設置をすると、充電は行われますが、パネル面に 雪やホコリ等が積もり、太陽の光を効率よく受けることができません。

一体型の注意点

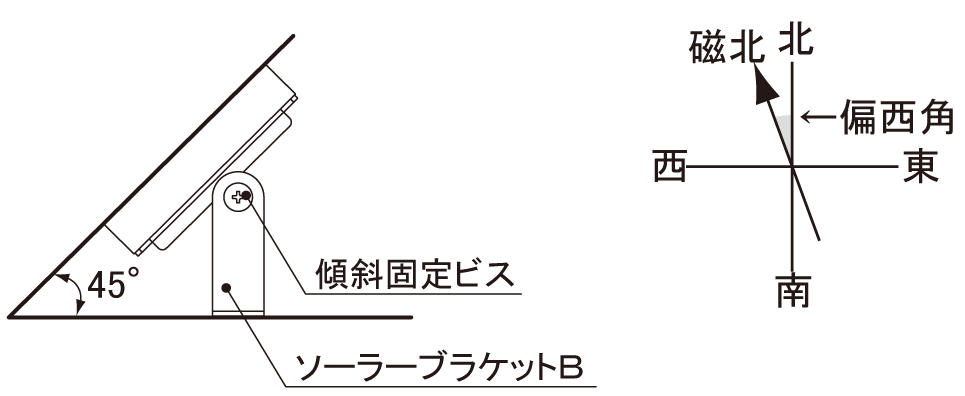

●分離型タイプの場合のソーラーパネルの方向と傾斜(角度)について

分離型タイプの場合は、ソーラーパネルの方向と傾斜(角度)を広範囲に自由にアジャストできます。傾斜は地域や季節によっても変わりますが、45°で固定して真南に向けるようにしてください。南に向けることが困難なときは南~東方向へ向けてください。
本製品のソーラーパネルの方向は設置時に決めますが、傾斜(角度)についてはソーラーブラケットBの両側の傾斜固定ビスを緩めて調整し、確実に固定してください。

分離型タイプの場合のソーラーパネルの方向と傾斜(角度)

注意点

ソーラーパネル部に十分な直射日光が当たるように調整を行ってください。ソーラーパネルの傾斜(角度)を45°より垂直に近づけて使用しますと、直射日光が当たらず、充電不足になります。


製品スペック

ニコソーラー・アトリウム450のスペック情報のご紹介です。

分類
(タイプ)
型式名機能発光面真直下1mより0.5m離れた地点での照度LxLED数充電素子素材寿命質量
一体型分離型動作方式点灯電池パネル
スポットWA45S-004ASWA45S-004BS自動点灯夜間21LxΦ5
×
12球
ニッケル
水素
3.6V
3年5年1.5Kg
ワイドWA45S-004AWWA45S-004BW夜間10Lx
高輝度WA45K-004AWA45K-004B7時間28Lx1W
×
4球
高輝度
人感付
WA45K-004A/J3WA45K-004B/J3人感点灯人感時28Lx1.6Kg
  • ※1 満充電後、不日照が3日間続いても点灯する仕様になっています。季節・場所の環境によって満充電にならない場合があり、電池寿命によっても変わりますので十分な点灯時間が得られない場合があります。
  • ※2 高輝度タイプ(WA45K-004A)は点灯してから7 時間で自動消灯します。
  • ※3 人感タイプは人が近づくと約20 秒間点灯します。夜間では通常微点灯しており、人が近づくと100%の照度で点灯します。(動作は「昼夜動作」と「夜間のみ動作」が選択できます。)
  • ※4 「人感センサー付き」タイプは受注後、若干の製造日数が必要となりますので、納期についてはお問い合せください。
  • ※5 分離型のソーラーパネル設置用にはM8 ボルト・ナット・スプリングワッシャ-各4 セットが付属しています。

ニコソーラー・アトリウム450用オプションパーツ

品名区分型式名説明
延長コード1mオプション部品BC7WA45E1

分離型のソーラーコードの延長線(VCTF 0.3)

延長コード3mオプション部品BC7WA45E3

分離型のソーラーコードの延長線(VCTF 0.3)

C型バイスオプション部品A82773

アトリウム450フェンス取付金具

支持金具10Sオプション部品A82774

アトリウム450支持金具10S

ポール固定金具オプション部品A82714

固定バンドと併用し本器をポールに固定する場合の金具

盗難防止鎖オプション部品A82776

くさりと鍵のセット

充電電池オプション部品A64604

単3 1.2V2400mAh(6個使用)※本体内に付属

耐塩仕様受注対応品型式名 /SL
